本裝置用于氣體滅火系統用部件的局部壓力損失及流量、減壓性能試驗，符合GB25972-2010氣體滅火系統及部件第6.38條減壓裝置減壓特性試驗、第6.8.1條等效長度試驗、第6.8.2條壓力損失試驗；GA834-2009泡沫噴霧滅火系統第6.21條流量性能試驗、第6.22條減壓性能。
消防產品檢測設備代表性客戶
應急管理部：上海消防研究所、四川消防研究所、沈陽消防研究所
廣東質檢院、江蘇質檢院、山東質檢院、福建質檢院、浙江方圓檢測、青島斯坦德檢測等

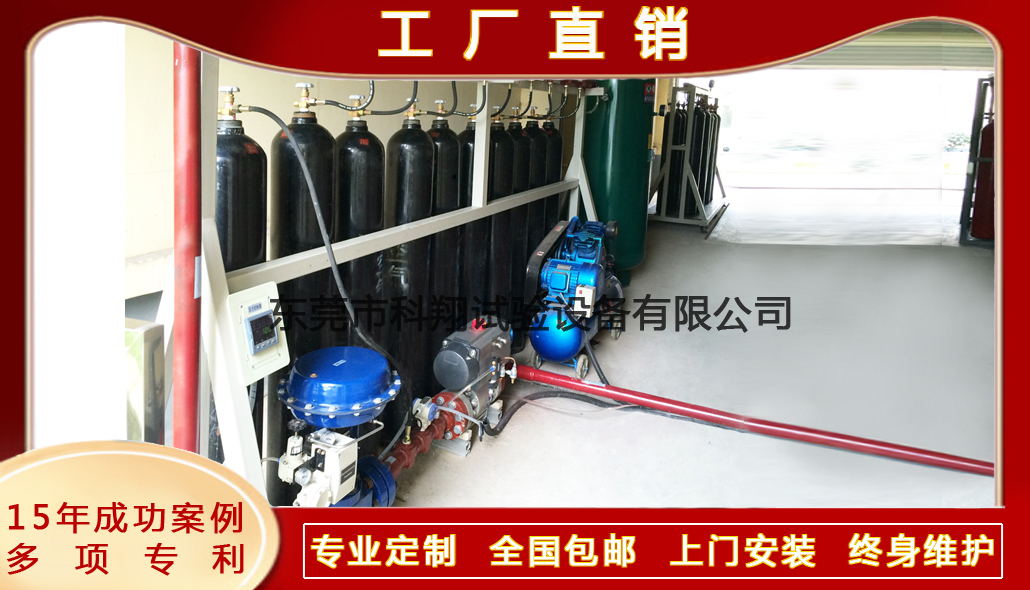

本裝置由一套調壓穩壓供氣系統、一套穩壓供水系統、2組等效長度及壓力損失測試管道、1套減壓裝置減壓特性試驗管路、1套流量/減壓性能試驗管路、水流量控制及監控系統、壓力采集系、管測試安裝架與數據采集系統組成。
供水流量： 0-600L/min；
電磁流量計： 35-1100L/min流量測量精度： 0.5級；
差壓檢測:范圍±0.2MPa,精度:不小于0.1% ；
供水主管道口徑： DN65，公稱壓力PN16。
供氣管道：三種試驗共用一套穩壓供氣源及管路；
噴射時間： 0-99.9秒可設（主要還是由氣源氣量決定）；
氣瓶組氣源充裝壓力： 20-30MPa；
試驗壓力調節范圍： 3-20MPa；
氣體壓力控制精度； ±10%精度；
差壓檢測：范圍±0.3MPa,精度：不小于0.1%。
壓力檢測：進口壓力傳感器，精度：不小于0.15%；
流量檢測：渦輪流量計標準噴嘴。
軟件程序： PLC+工控電腦現場控制；測控軟件應能實現過程實時采集及結果數據自動輸出，可生成曲線、試驗報告。
測試模式：
減壓特性試驗程序；
等效長度試驗程序；
壓力損失試驗程序；
流量、減壓性能試驗程序。
設備供電： AC380V/50Hz/16Kw，三相五線。
設備供氣：氣源壓力： 0.5-0.8MPa；流量： ≥1500NL/ min。
設備安裝空間：
氣瓶間： W5200mmxD2500mmxH3000mm；
設備間： W14000mmxD3500mmxH3000mm.
